Quy trình lắp ráp connecter PL18XXXXXXX

1, Tổng quát

2, Quy trình lắp ráp(Gồm 9 bước)

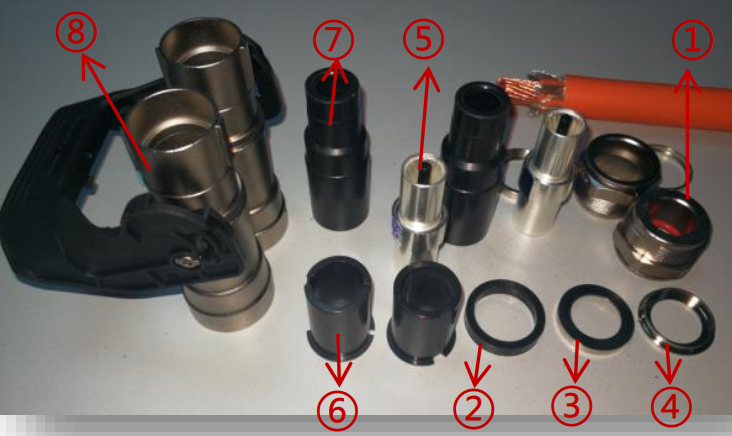

Bước 1: Lấy đầu nối ra tháo rời như hình ảnh bên dưới

Lưu ý: Hình ảnh trên minh họa cho phụ kiện 2 lõi

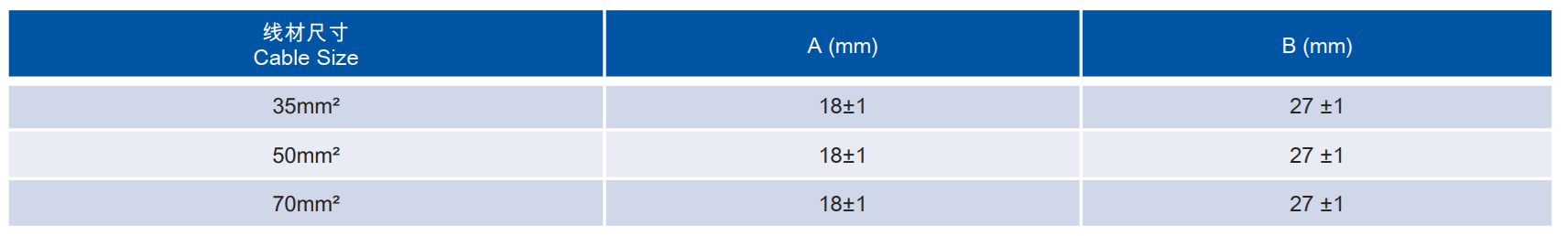

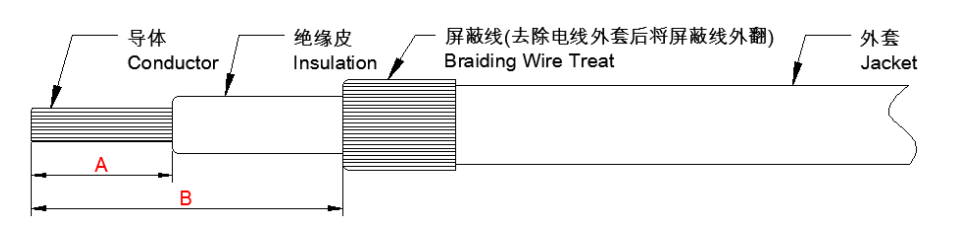

Bước 2: Chọn cáp phù hợp và chuẩn bị theo bảng tuốt dây bên dưới

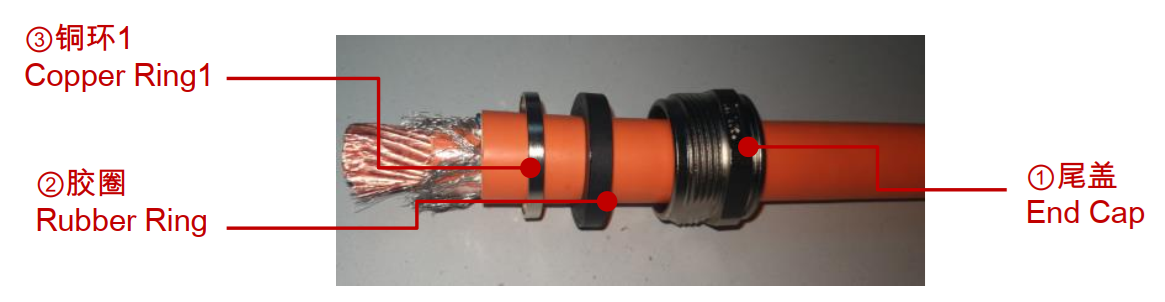

Bước 3: Lấy chiếc nắp cuối, vòng cao su, vòng đồng 1 qua cáp lắp theo thứ tự như hình ảnh dưới

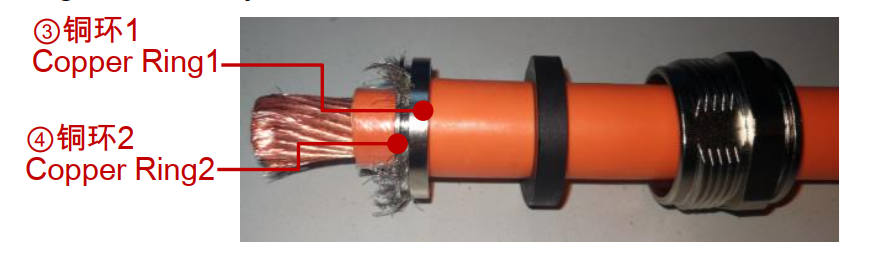

Bước 4: Lấy vòng đồng 2 luồn qua dây cáp, kẹp phần nhôm giữa vòng đồng 2 và vòng đồng 1, cắt bỏ phần nhôm thừa

Bước 5: Lấy đầu kẹp(giá đỡ) cho vào đồng của dây cáp và ép như hình ảnh

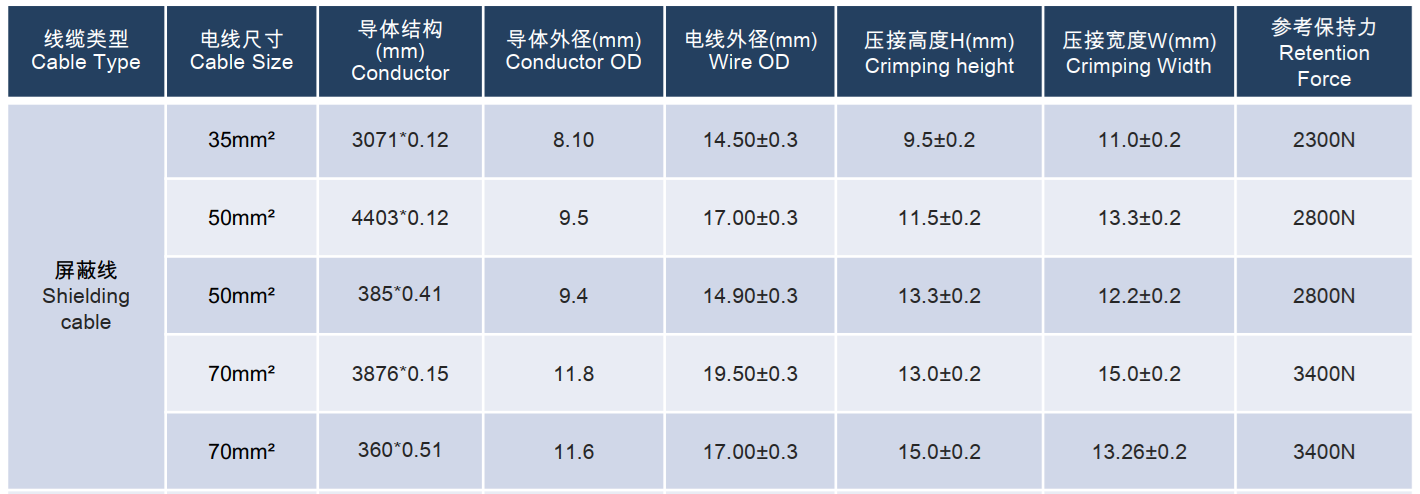

Bảng thông số ép dây điện:

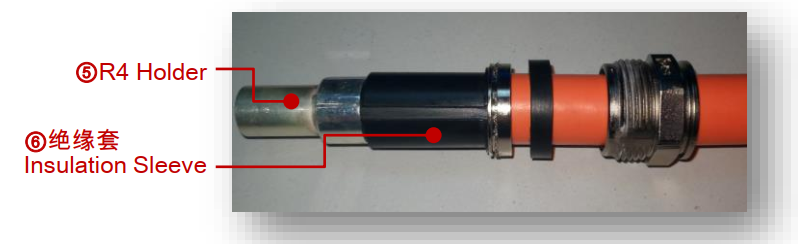

Bước 6: Lắp ống cách điện vào đầu kẹp(giá đỡ)

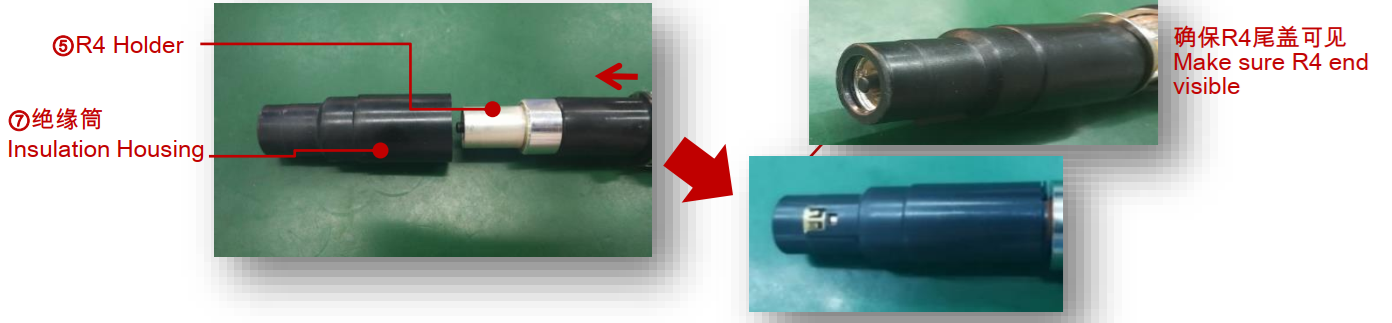

Bước 7: Lắp vỏ cách điện, đưa vỏ cách điện vào và xoay cho đến khi dừng lại

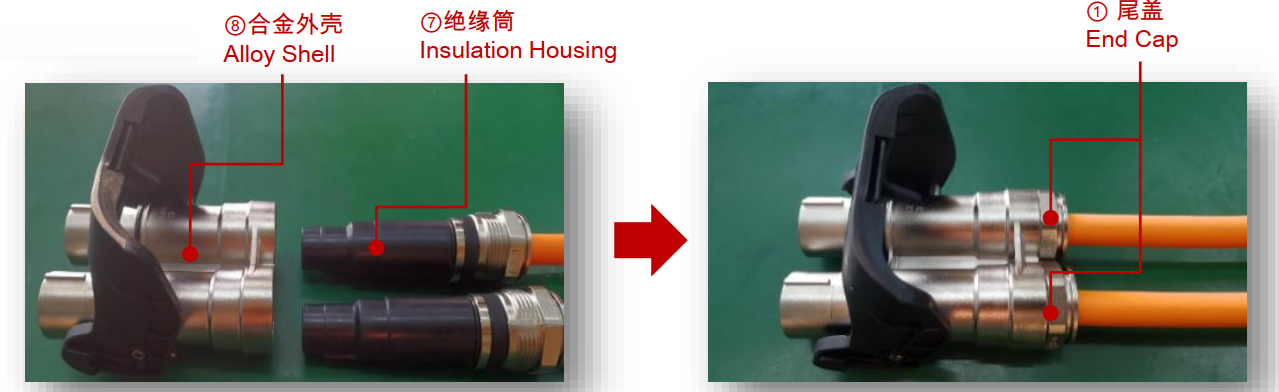

Bước 8: Đẩy nắp cuối cho các bộ phận thẳng hàng, đặt vỏ cách điện vào vỏ hợp kim, xoay cáp để vỏ cách điện dừng lại, sau đó vặn chặt nắp cuối với lực 10-12N

Bước 9: Các thử nghiệm điện trở cách điện, điện áp chịu đựng

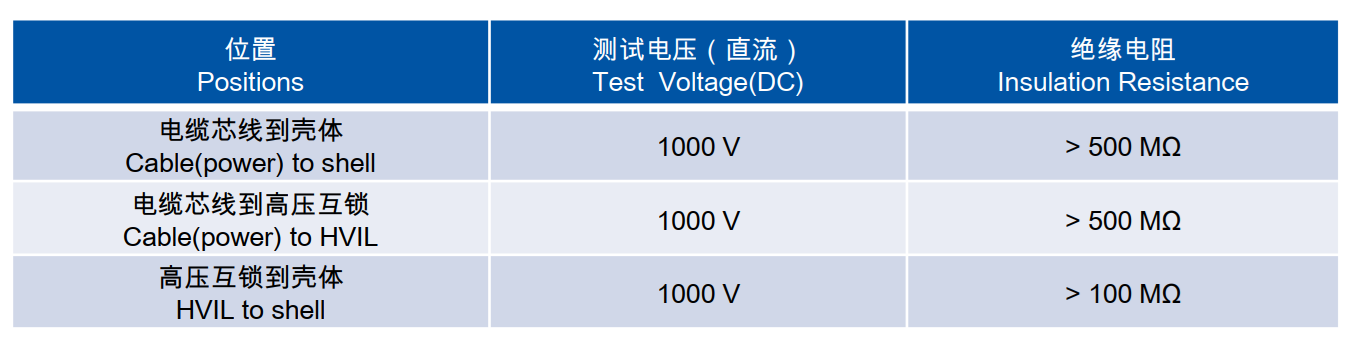

• Kiểm tra điện trở cách điện

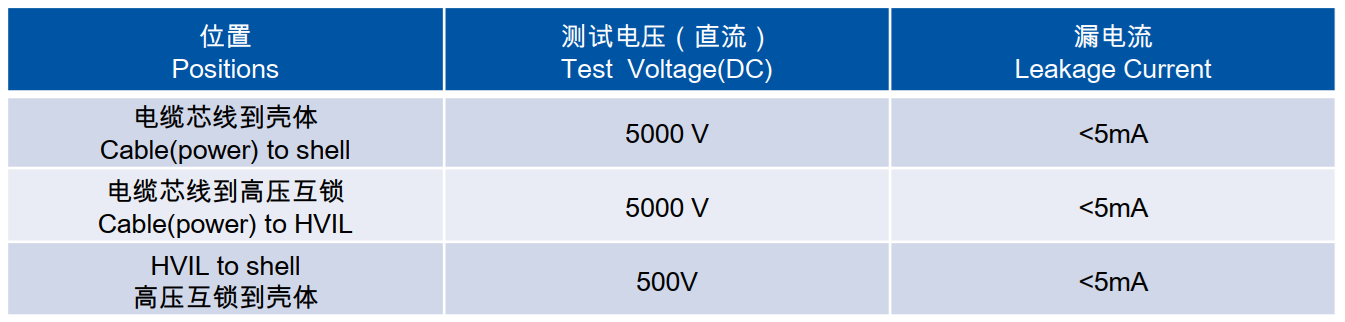

• Kiểm tra điện áp chịu đựng
