Quy trình lắp ráp connecter HVSLF180XXXXXX

1, Tổng quát

2, Quy trình lắp ráp(Gồm 8 bước)

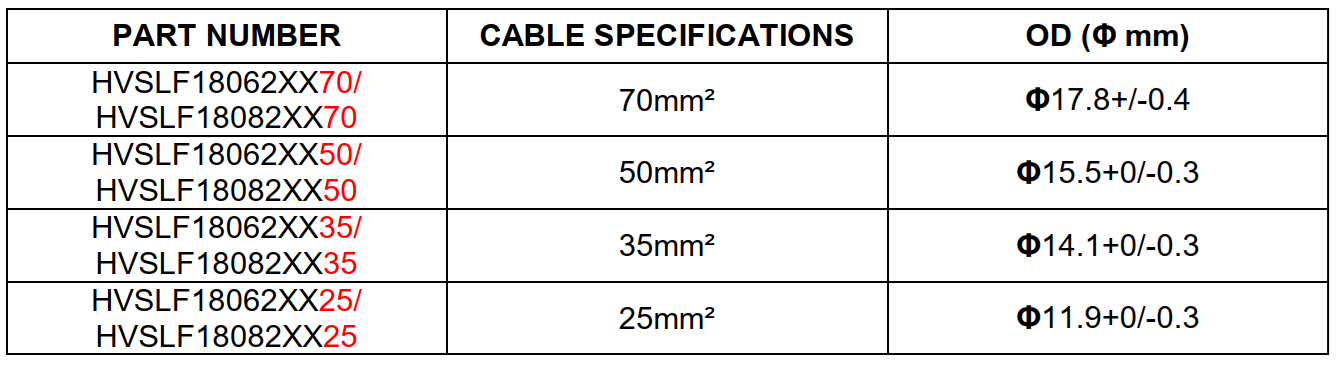

Bước 1: Chọn cáp theo đúng yêu cầu thông số kỹ thuật dưới đây.

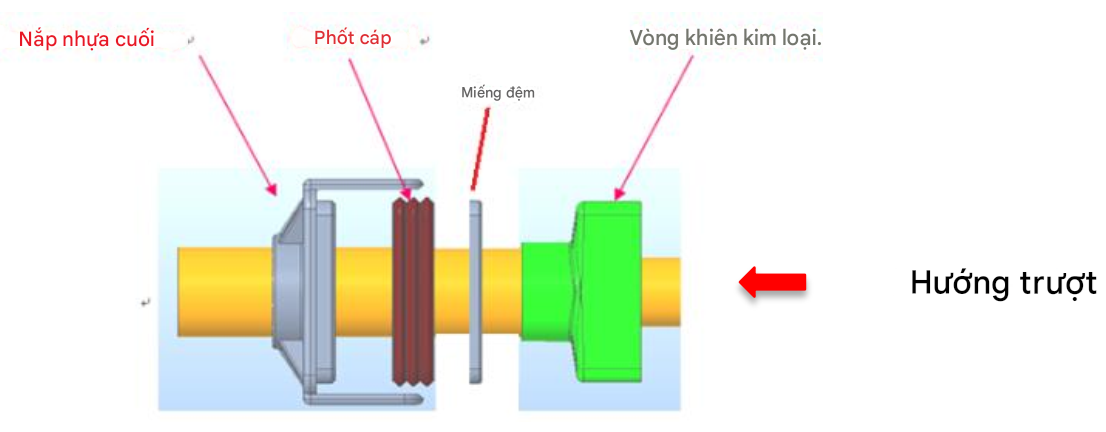

Bước 2: Lắp lần lượt theo thứ tự các nắp và miếng đệm: Nắp nhựa cuối, phốt cáp, miếng đệm, vòng kim loại(hình dưới).

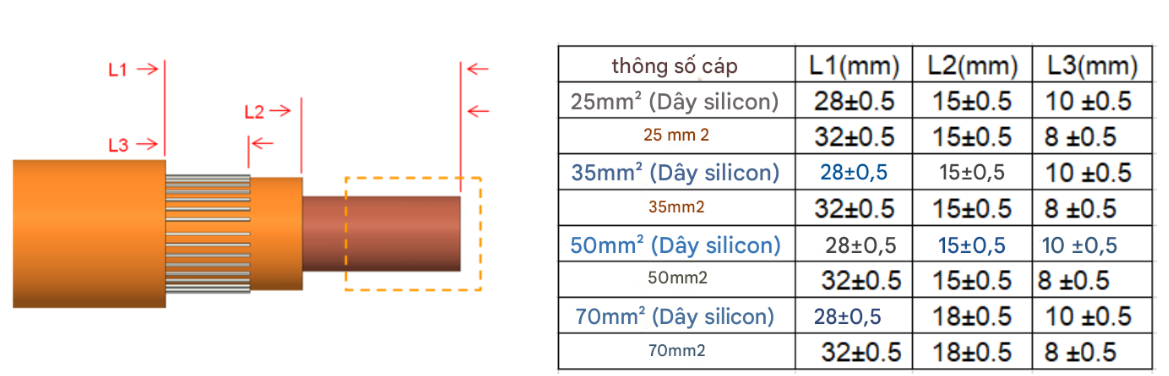

Bước 3: Tước và loại bỏ lớp vỏ lớp bện, lớp cách điện bên trong và dây dẫn khỏi đầu như hình ảnh dưới

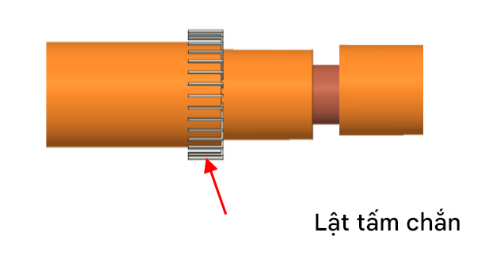

Bước 4: Nâng tấm chắn đều khắp chu vi, sau đó lật lại để bọc lớp vỏ

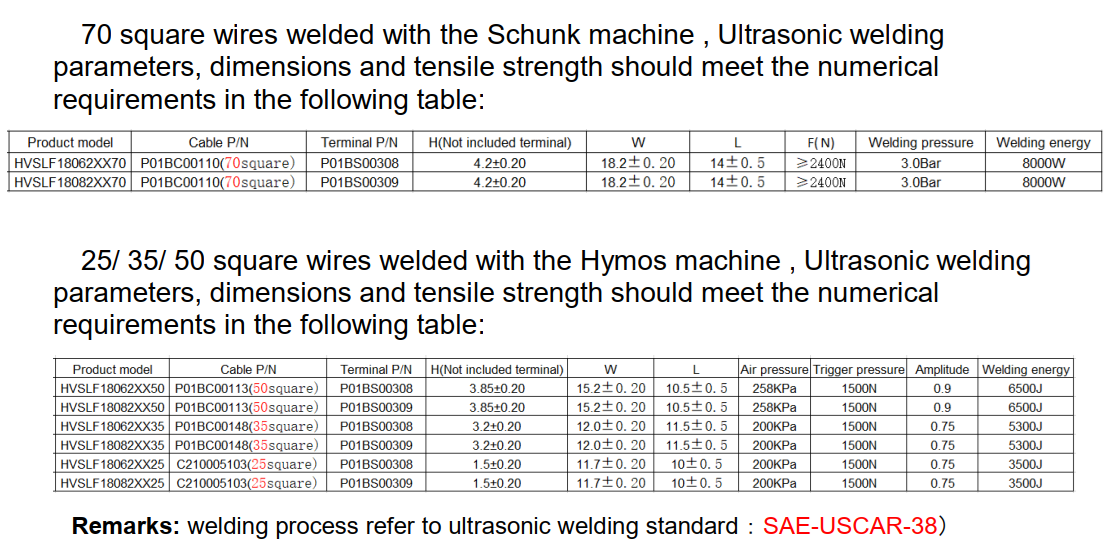

Bước 5: Tạo hình đầu cuối bằng siêu âm

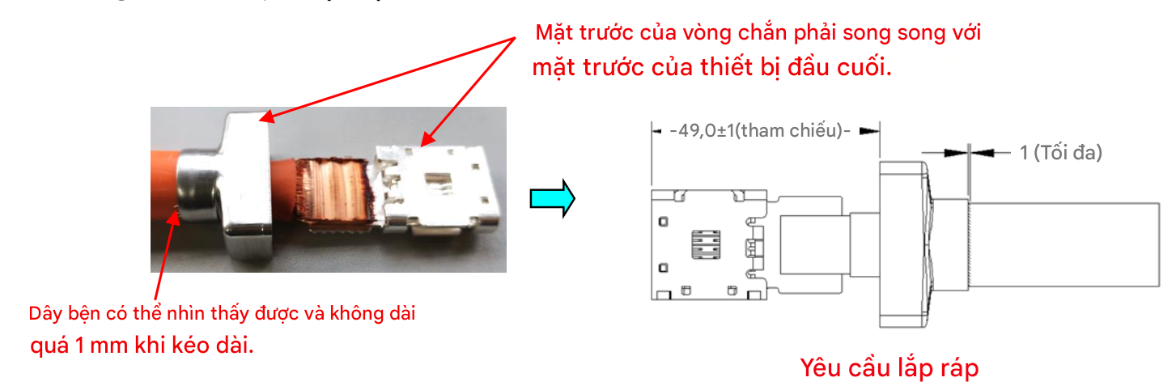

Bước 6: Vòng chắn được lắp đặt sẵn

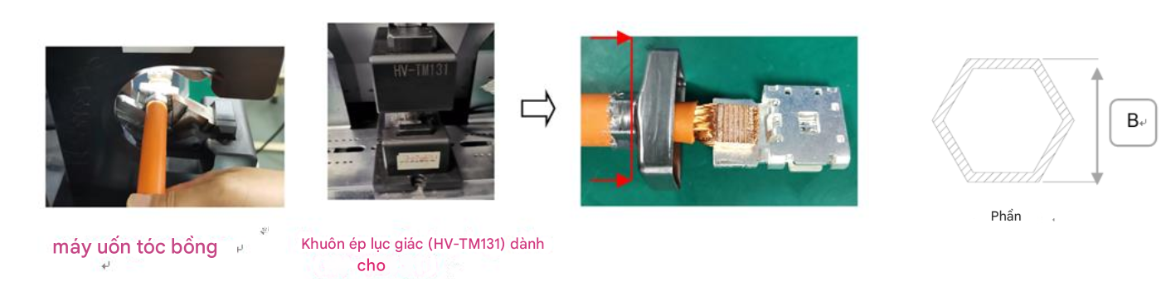

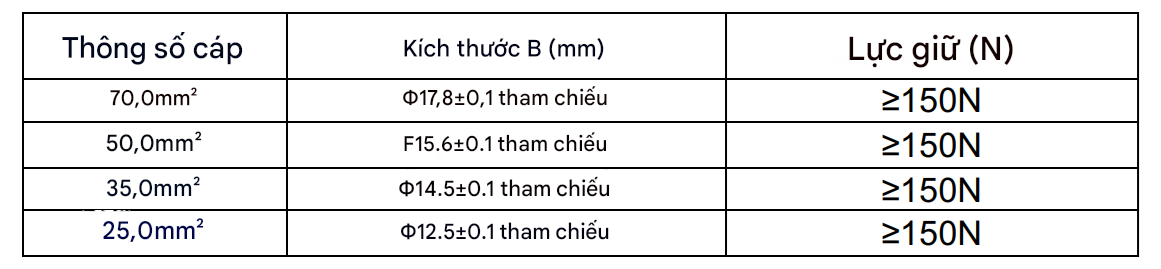

Bước 7: Kích thước uốn và độ bền lực kéo

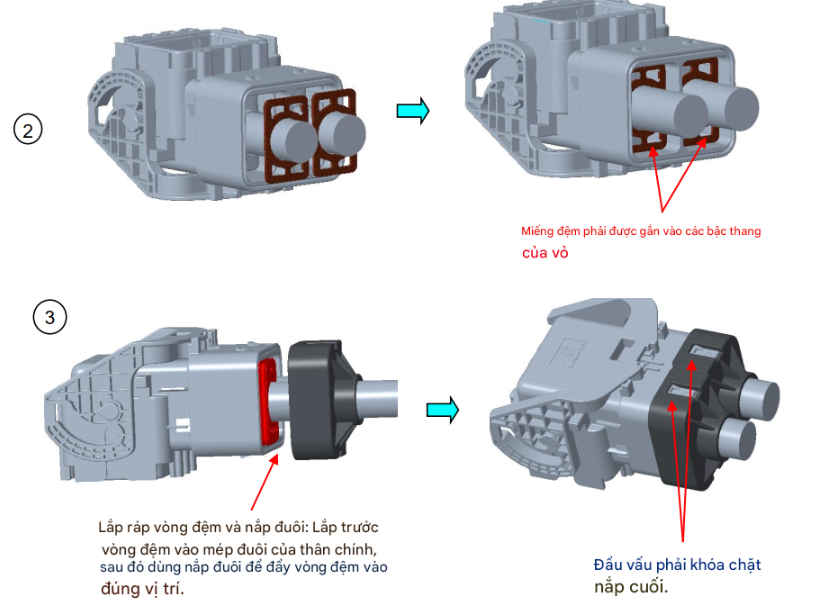

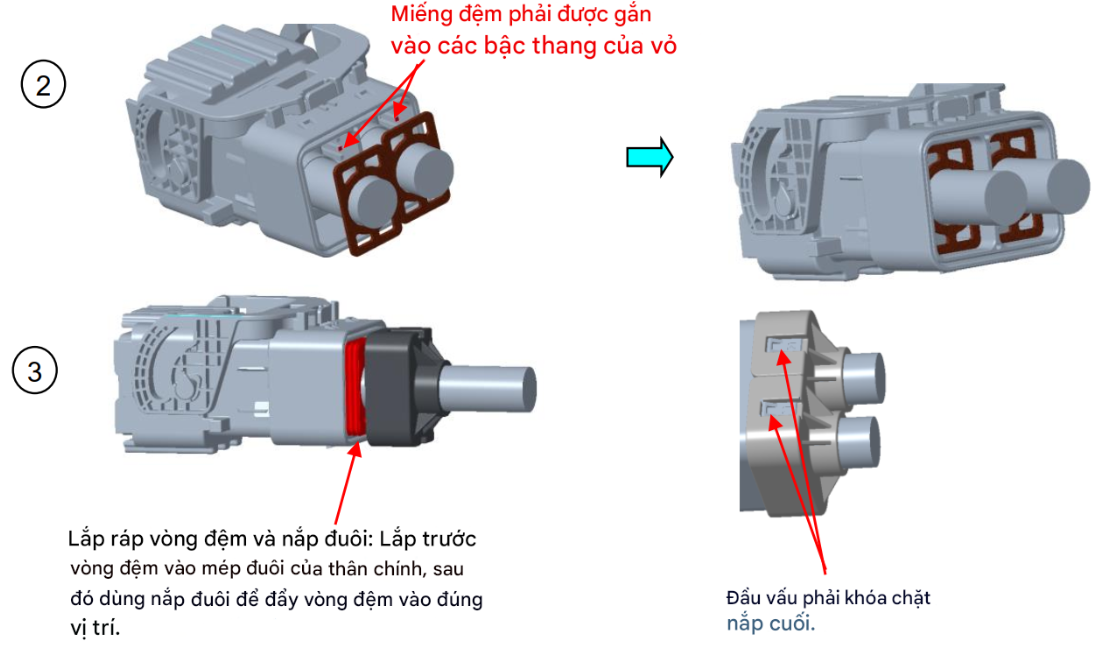

Bước 8: Lắp cụm cáp vào vỏ phích cắm

• Dòng phích cắm thẳng

• Dòng phích cắm góc phải

Chú ý: Sau khi lắp ráp, cáp phải được cố định ở vị trí cách đuôi phích cắm 100mm.
